怎么區分工字電感起繞線的方向呢？

1、看進出線。

兩腳的：工字電感收線在最外層，最外的那根線掛的針腳為收線腳，另外一個就為起繞腳。

多腳的：同兩腳的一樣，先找最外層的收線，要注意的是掛兩根線的是公共腳，即是第一組的收線，也是第二組的起線。

2、看針腳長度。

部分產品設計因插件的時候需要區分方向，需要電感插件起繞線方向和電流方向一致，工字電感廠家一般會做針腳長短腳設計，短腳對起線。長短腳設計方便插板，且

不會搞錯方向，適合小批量手工插件

3、看套管印字，長短腳設計插板后還需要手工剪腳，成本太高，將套管上噴印一個白色的條狀，白條對短腳，套管后再剪腳成想要的長度。根據套管上的白條就知道

對應的為起繞腳。這樣也不會搞錯方向，還免去了插件剪腳。

4、看工字電感紙帶方向，適合編帶工字電感，這類電感一般是長腳，編織在紙帶上，將紙帶放入自動插件機，即可自動插件。

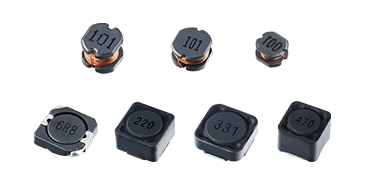

5、看工字電感頂部，有的工字電感或者工字屏蔽插件電感頂部會噴印會打個記號點，標記為起繞線腳。
