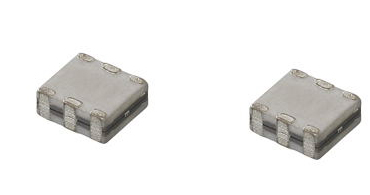

村田濾波器的輸入和輸出分別位于機箱金屬面板的兩側，并直接安裝在金屬面板上以最小化接觸阻抗，濾波器的輸入和輸出端被金屬面板隔開 機箱以防止高頻發生。 耦合。 最好在濾波器和機箱面板之間安裝電磁密封墊圈。設備無一例外地使用此濾波方法，因為在此應用中，濾波器的有效頻率需要達到1GHz。 這里使用的濾波器使用饋通電容器作為共模濾波電容器，并具有良好的內部隔離措施。 為了降低成本，許多產品將濾波器直接安裝在電路板上。
